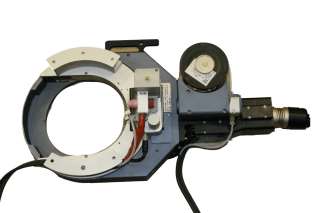

SALDATURA ORBITALE TIG TUBO-TUBO

Mod. 214.01

TESTA A CAMERA APERTA CON SISTEMA AVC ED OSCILLAZIONE
(con filo d’apporto)



ALLGEMEINES TECHNISCHES BLATT
(auf Wunsch auch ohne Zusatzdraht)

Schweißverfahren: WIG und WIG + Zusatzdraht
Schweißposition: Waagerecht, senkrecht, geneigt
Positionierung der Schweißzange: Mittels elastische Aufhängung
Brennerzentrierung: Mittels elastisch montierten Spannbacken und mittels Feinstellschraube für die axiale Feineinstellung (± 5mm)
Brennerkühlung: Wassergekühlt
Brennerneigung: 30° – 45° (andere auf Anfrage)
Elektrodendurchmesser: 1 ÷ 2,4 mm
Ausmaß vor der Elektrode: 21 ± 5 mm
Schweißstrom: 170 A DC max. pulsiert / linear
Abstand Elektroden-Werkstück Feineinstellung: Mittels Abtaster lineare Radialbewegung
Zusatzdrahteinheit: Auf Anfrage
Zusatzdrahtgeschwindigkeit: 10 ÷ 200 cm/Min
Zusatzdrahtspule: Standard, Midget Ø 4″
Zusatzdrahtdurchmesser: 0,6 ÷ 1,0 mm
Verbindungskabel: L = 8 m (5,500 Kg)
Gewicht Drahtgruppe ohne Spule: 1,150 Kg
Versorgungsspannung: 24 V DC

TECHNISCHE PRODUKTINFORMATION

Rohrdurchmesser: Bis auf 168,3 mm
Modul Außendurchmesser (“A”): 280 mm
Maschinenbreite, von Elektrodenmitte bis zu den hinteren Spannbacken “T2”: 120 mm
Rotationsgeschwindigkeit: 0,10 ÷ 0,70 UPM
Eigengewicht mit Mehrschlauch: 11,500 Kg
