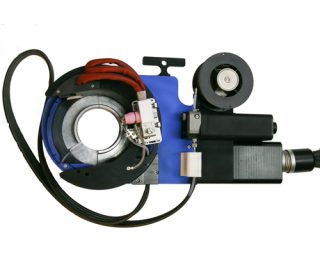

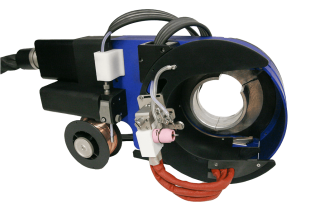

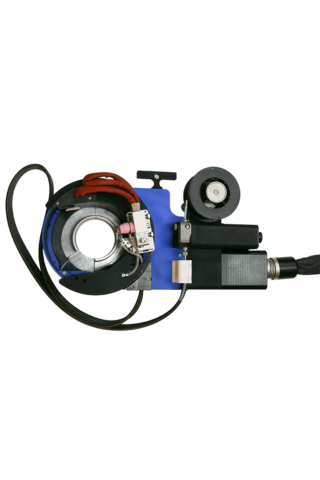

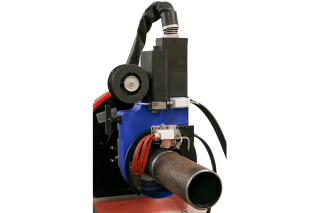

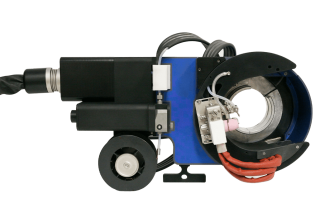

SALDATURA ORBITALE TIG TUBO-TUBO

Mod. 212F

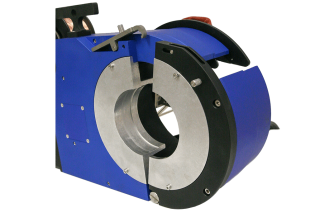

TESTA A CAMERA APERTA
(a richiesta anche senza filo d’apporto)



SCHEDA TECNICA GENERALE
(a richiesta anche senza filo d’apporto)

Procedimento di saldatura: TIG con filo di apporto
Posizione di saldatura: orizzontale, verticale, inclinata
Posizionamento testa di saldatura: sospesa mediante bilancino elastico
Centraggio torcia: Con morse montate elasticamente e vite micrometrica di regolazione assiale (± 5 mm)
Raffreddamento della torcia: Ad acqua
Inclinazione torcia: Inclinata di 30° / 45 ° (altre su richiesta)
Diametro dell’elettrodo: 1 – 2,4 mm
Ingombro avanti all’elettrodo: 21 +/- 5 mm
Corrente di saldatura: 170 A DC max pulsata/lineare
Regolazione distanza elettrodo-pezzo: Con tastatore a movimento radiale lineare
Fascio cavi: L = 8 m (5,500 Kg)
Tensione di alimentazione: 24 Vcc

Unità di alimentazione filo di apporto: Su richiesta, montata direttamente a bordo macchina
Velocità avanzamento filo di apporto: 10-200 cm/min
motore filo d’apporto: Standard, 24 Vcc o con dinamo tachimetrica
Bobina filo d’apporto: standard di tipo Midget, diam 4”
Diametro filo d’apporto: 0,6 – 1,2 mm
Peso unità di alimentazione filo di apporto: 1,150 Kg (senza bobina)

SCHEDA TECNICA PRODOTTO

Diametro di Saldatura: fino a 114,3 mm
Ingombro trasversale “A”: 210 mm
Larghezza della macchina, dal centro dell’elettrodo alle morse “T”: 120 mm
Velocità di rotazione: 0,10 – 1,38 giri/min
Peso macchina (inclusa poliguaina): 7,000 Kg
