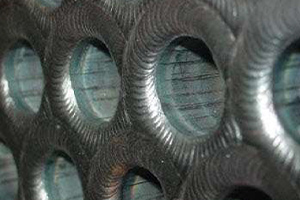

SALDATURA ORBITALE TIG DI TUBI SU PIASTRE TUBIERE

Mod. 122

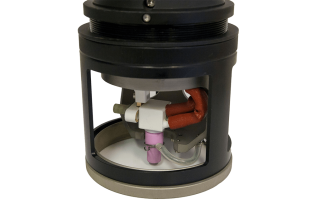

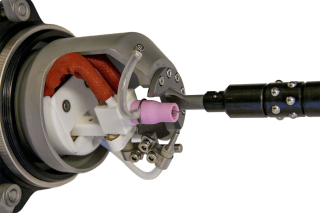

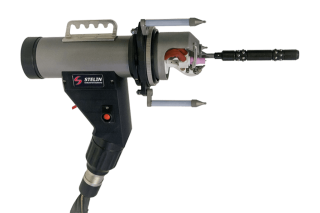

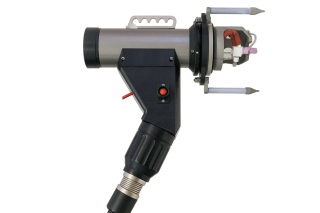

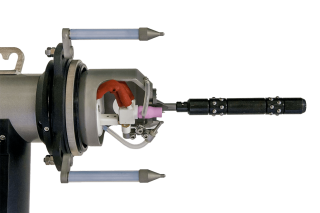

TESTA DI SALDATURA





Preriscaldo della piastra tubiera fino a 200 C°
A richiesta fino a 400 C°


SCHEDA TECNICA PRODOTTO
tubi diametro Ø 10 – Ø 80 mm TIG e TIG + filo d’apporto

Procedimento di saldatura: TIG con e senza filo di apporto
Posizione di saldatura: orizzontale, verticale, inclinata
Posizionamento macchina: sospesa mediante bilancino elastico
Centraggio torcia: mediante mandrini e cartucce di centraggio
Raffreddamento della macchina: Ad acqua per la sola torcia
Inclinazione torcia: +/-45° (su richiesta)
Diametro dell’elettrodo: 1 – 2,4 mm
Diametro di Saldatura: 10 ÷ 80 mm max (con elettrodo parallelo al tubo) 10 ÷ 40 mm con elettrodo inclinato di 30° all’asse del tubo
Corrente di saldatura: 200 A DC max pulsata/lineare
Velocità di rotazione: 0,10 – 4,73 giri/min (+/-1%)
Regolazione distanza elettrodo-pezzo: mediante ghiera sul corpo macchina e con movimento lineare dei punti di appoggio. Corsa totale 10 mm

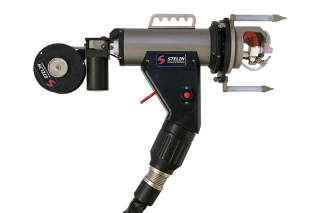

Unità filo di apporto (su richiesta): Si monta direttamente sul corpo macchina, non rotante con la torcia
Velocità filo d’apporto: 10-200 cm/min (+/-1%)
Bobina filo d’apporto: standard di tipo Midget, diam 100 mm
Diametro filo d’apporto: 0,6 ÷ 0,9 mm (rollette standard)
Diametro filo d’apporto: 0,8 ÷ 1,2 mm (rollette maggiorate)
Fascio cavi: L= 8 m (Kg 5,500)
Peso macchina: 4,500 Kg
